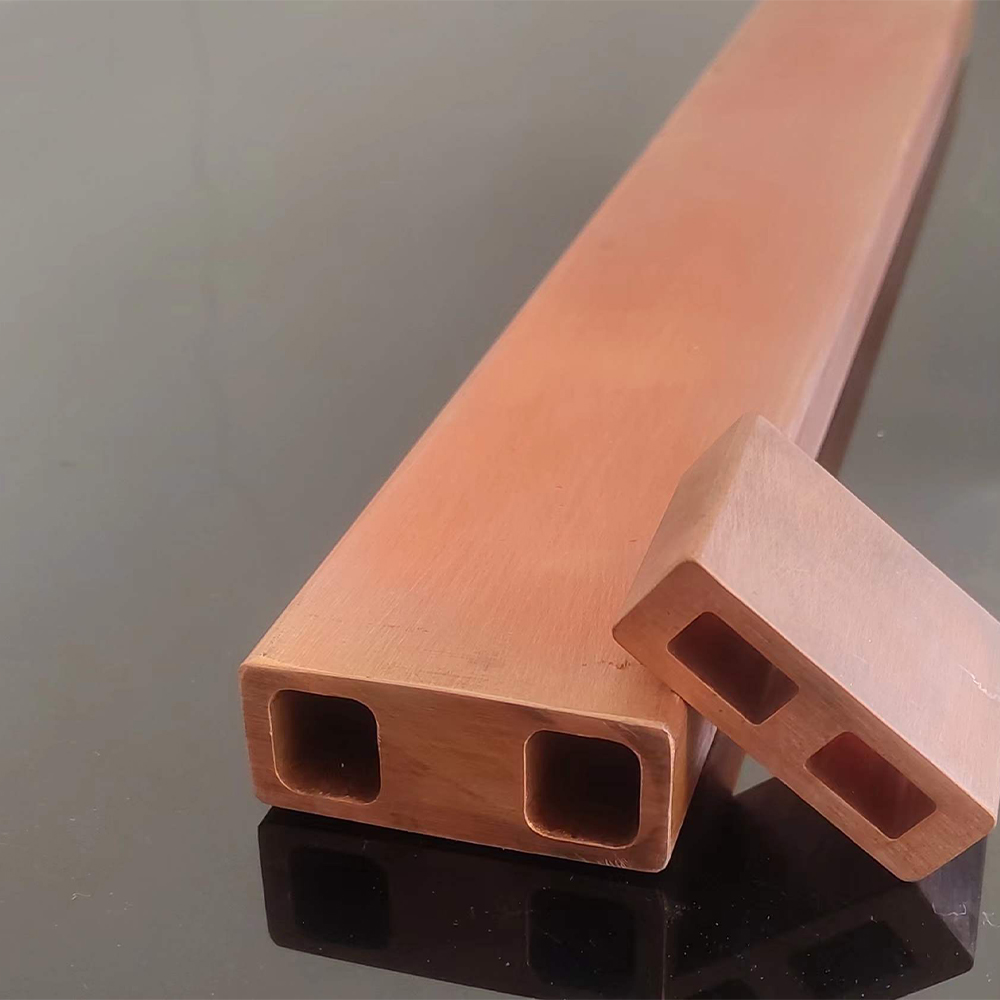

El conductor hueco de plata excéntrico es un perfil de cobre diseñado con precisión específicamente para los devanados del rotor de grandes turbogeneradores en centrales térmicas, nucleares e hidroeléctricas. El conductor presenta un canal de enfriamiento interno ubicado asimétricamente (diámetro excéntrico) que maximiza tanto la conductividad eléctrica como la eficiencia del flujo de refrigerante. Fabricado con cobre libre de oxígeno que contiene plata, este producto ofrece una resistencia excepcional al ablandamiento térmico y la fluencia mecánica bajo cargas centrífugas y electromagnéticas extremas.
Aplicaciones
Aplicación Principal: Bobinas de rotor para grandes turbogeneradores (≥ 1.000 MW) en centrales térmicas, nucleares y grandes hidroeléctricas.
Aplicaciones secundarias: sistemas de barras colectoras de alta corriente que requieren refrigeración líquida interna; Devanados magnéticos especializados de alto campo.
Este producto es particularmente crítico para los fabricantes de equipos de generación de energía que buscan componentes de alta confiabilidad que cumplan con IEC 62067 y estándares internacionales equivalentes.
Especificaciones técnicas
|
Parámetro |
Unidad |
Especificación/valor típico |
Tolerancia / Requisito |
|
Designación de materiales |
— |
CuAg0.10P (CW013A) / CuAg0.07 |
Según EN 1652 / ASTM B187 |
|
Contenido de plata (Ag) |
% |
0,07 – 0,12 |
±0,01 |
|
Conductividad eléctrica |
% SIGC |
≥ 98,0 |
A 20°C |
|
Contenido de oxígeno |
ppm |
≤ 10 |
Grado libre de oxígeno |
|
Resistencia a la tracción (recocida) |
MPa |
220 – 260 |
— |
|
Elongación (A50) |
% |
≥ 35 |
— |
|
Temperatura de ablandamiento |
°C |
≥ 350 |
Ventaja del rodamiento de plata |
|
Tolerancia del ancho exterior |
milímetros |
Según el dibujo (p. ej., 10–40 mm) |
± 0,03 / ± 0,05 |
|
Tolerancia de altura exterior |
milímetros |
Según el dibujo (p. ej., 5–20 mm) |
± 0,03 / ± 0,05 |
|
Tolerancia del diámetro del orificio interior |
milímetros |
Según el dibujo (p. ej., 3–15 mm) |
± 0,05 |
|
Desviación del espesor de la pared (excentricidad) |
% de pared nominal |
≤ 5 % |
Parámetro de control crítico |
|
Radio de esquina (R) |
milímetros |
0,5 – 1,5 (personalizable) |
Por dibujo del cliente |
|
Rectitud |
mm / 1000 mm |
≤ 1,0 |
— |
|
Girar |
° / 1000 mm |
≤ 1,0 |
— |
|
Rugosidad de la superficie interna (Ra) |
µm |
≤ 0,8 |
Optimizado para el flujo de refrigerante |
|
Condición de la superficie externa |
— |
Brillante, limpio, libre de óxido. |
Sin rayones, rebabas ni defectos |
Preguntas frecuentes
Q1: ¿Por qué se añade plata (Ag) al cobre?
La plata aumenta la temperatura de reblandecimiento entre ~100 y 150 °C, lo que evita la deformación de la bobina bajo altas tensiones térmicas y centrífugas.
Q2: ¿Cómo se controla la desviación (excentricidad) del espesor de la pared?
La medición láser en tiempo real (ODAC/UMAC) y el ajuste del troquel de circuito cerrado mantienen una desviación ≤5 % de la pared nominal.
Q3: ¿Qué condición de superficie se proporciona?
Brillante, limpio y libre de óxido con Ra ≤0,8 μm. Listo para aplicación de cinta de mica o aislamiento.
Q4: ¿El diseño excéntrico reduce la ampacidad?
No. Maximiza la sección transversal de cobre mientras mantiene el flujo de refrigerante requerido para mejorar la eficiencia general.
Q5: ¿Se pueden solicitar dimensiones personalizadas?
Sí. El plazo de entrega de herramientas personalizadas es de aproximadamente 30 a 45 días desde la aprobación del dibujo.
