SOLICITUD
Este producto es adecuado para suministrar energía a unidades de bomba de aceite sumergibles con voltaje nominal inferior a 3 KV o inferior a 6 KV.
CARACTERÍSTICAS DE FUNCIONAMIENTO
Temperatura de trabajo a largo plazo del conductor: 232 °C, con excelente resistencia al aceite, al calor y a la corrosión.
TIPO Y NOMBRE

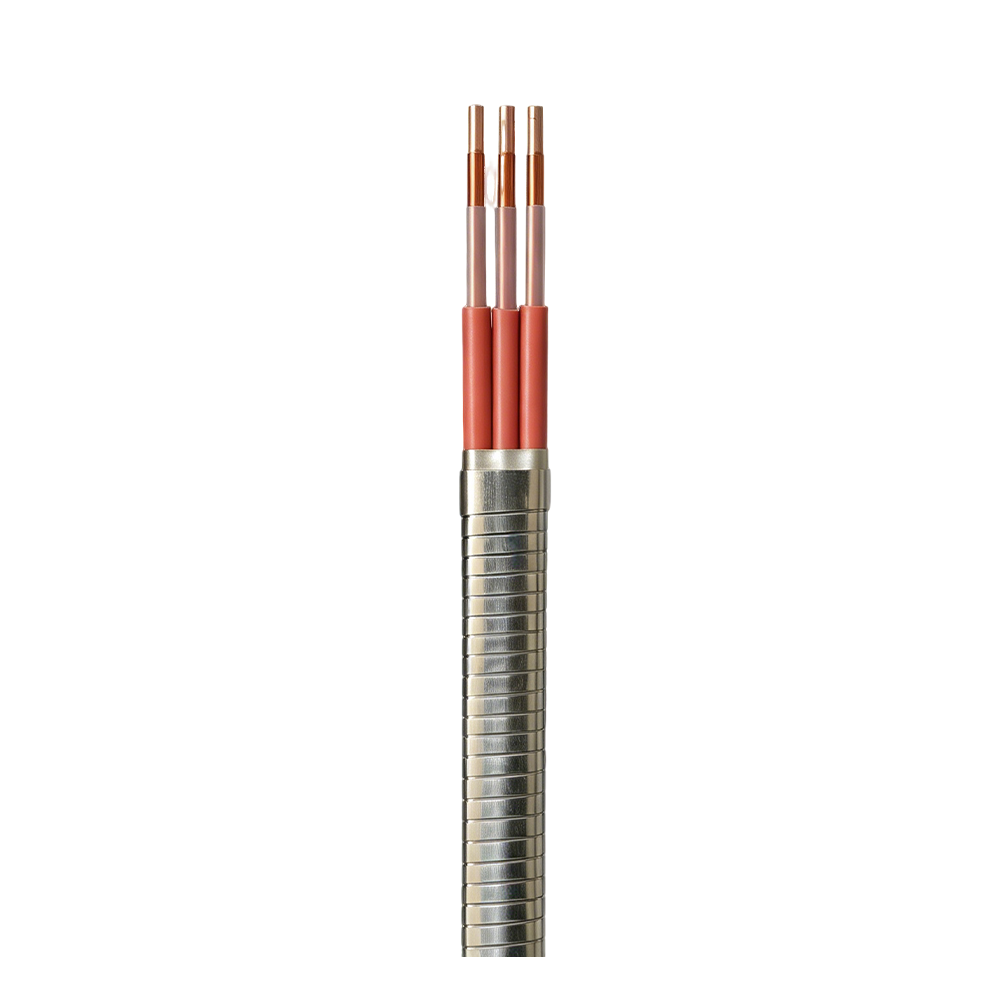

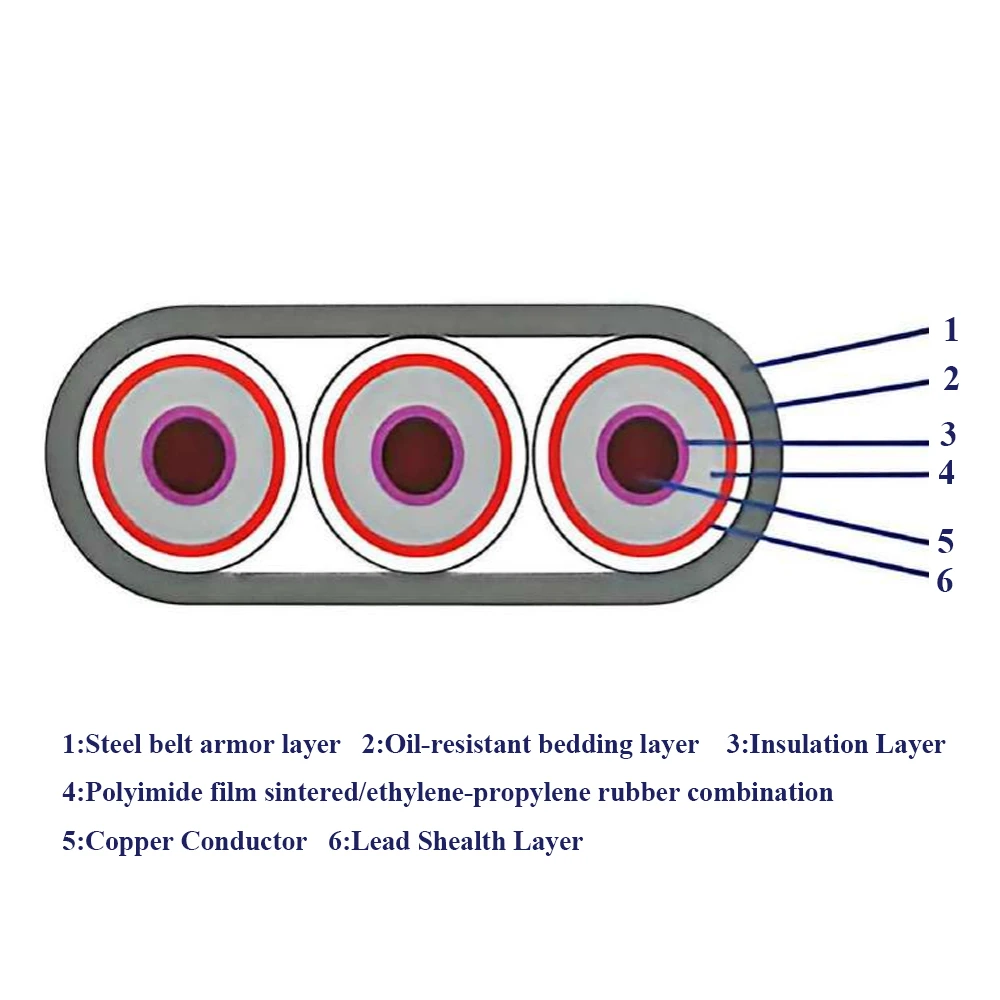

Poliimida - F46 película compuesta sinterizada/aislamiento combinado fluoroplástico, revestimiento fluoroplástico Cinta de fibra envuelta, cable de alimentación de bomba de aceite sumergible plano blindado con cinta de acero galvanizado (acero inoxidable, Monel).
GAMA DE PRODUCCIÓN DE CABLE
Voltaje: 3KV 4KV 5KV 6KV
Temperatura: 232°C/450°F.
Estándares de implementación: GB/T16750-2015, APIRP 11S6
Especificaciones técnicas
|
Núcleos |
Área de sección transversal nominal AWG/mm² |
Número de raíces del conductor diámetro mm milímetros |
Conductor DCresistance20°C≤Ω/Km |
Espesor nominal del aislamiento mm |
Espesor nominal de la funda mm |
Tamaño y peso total del cable (cable plano) |
|||||
|
3KV |
5KV |
||||||||||
|
estañado |
3KV |
5KV |
3KV |
5KV |
mmxmm |
kilos/km |
mmxmm |
kilos/km |
|||
|
3 |
5/16 |
1/4.62 |
1.15 |
1.1 |
1.3 |
0.6 |
0.6 |
10,5x27,5 |
1190 |
11x29 |
1240 |
|
3 |
4/20 |
1/5.19 |
0.84 |
1.1 |
1.3 |
0.6 |
0.6 |
11x29 |
1356 |
11,5x31,5 |
1410 |
|
3 |
2/33 |
1/6.54 |
0.55 |
1.1 |
1.3 |
0.6 |
0.6 |
11.7x31 |
1816 |
13x35.2 |
1880 |
|
3 |
1/42 |
1/7.35 |
0.44 |
1.1 |
1.3 |
0.6 |
0.6 |
13.2x36 |
2126 |
13.7x37 |
2130 |
|
Área de sección transversal nominal mm²/AWG |
Diámetro nominal del conductor |
1,9mm Resistencia de aislamiento MΩ·Km |
1,9 mm Corriente de fuga μA/ (Kv·Km) |
2,3 mm Resistencia de aislamiento MΩ·Km |
2,3 mm Corriente de fuga μA/ (Kv·Km) |
CC con tensión de soporte 5 minutos |
CC con tensión de soporte 5 minutos |
|
3KV |
5KV |
||||||
|
16/5 |
4.62 |
5112 |
0.24 |
5980 |
0.20 |
27 |
35 |
|
20/4 |
5.19 |
4660 |
0.27 |
5430 |
0.23 |
27 |
35 |
|
33/2 |
6.54 |
3905 |
0.34 |
4500 |
0.28 |
27 |
35 |
|
42/1 |
7.35 |
3585 |
0.38 |
4100 |
0.32 |
27 |
35 |
REQUISITOS DE ENTREGA
Se puede entregar en un mínimo de 1000 metros, embalado en bandejas corrugadas totalmente de acero.
INSTRUCCIONES DE ALMACENAMIENTO Y TRANSPORTE
Para los cables entregados en rollos, el cable más externo, la distancia desde el borde del diámetro de la bandeja de cables corrugados totalmente de acero es 100 mm menor y no se permite que el cable se golpee ni se retuerza. Ambos extremos del cable son resistentes a la humedad.
Preguntas frecuentes
Q1: ¿Qué significan las abreviaturas en los códigos de modelo de cables de bombas sumergibles?
Nuestros códigos de modelos de cables para bombas sumergibles siguen un sistema de denominación estandarizado. Cada letra en la designación del modelo representa una característica estructural específica o un material utilizado en la construcción del cable.
Q2: ¿Qué es un cable ESP?
El cable ESP (cable de bomba sumergible eléctrica) se utiliza para suministrar energía a bombas sumergibles eléctricas de fondo de pozo en pozos de petróleo, gas y agua. Está diseñado para soportar altas temperaturas, presión y condiciones corrosivas del pozo.
Q3: ¿Cómo elijo el cable ESP adecuado?
La selección depende de la profundidad del pozo, la temperatura, el voltaje y las condiciones químicas. Los entornos corrosivos o de alta temperatura requieren sistemas de aislamiento avanzados y una protección blindada más sólida para garantizar un funcionamiento confiable a largo plazo.
Q4: ¿Qué materiales se utilizan en el aislamiento y la funda del cable ESP?
Los cables ESP utilizan materiales como polipropileno (PP), XLPE, EPR y poliimida-FEP como aislamiento. Los materiales de la funda y la armadura incluyen caucho de nitrilo, EPR, Hypalon, aleación de plomo y cinta de acero inoxidable para protección contra el calor, el aceite y la corrosión.
Q5: ¿Cuál es la diferencia entre el cable ESP redondo y plano?
El cable ESP redondo se usa comúnmente en condiciones de pozos estándar con mayor resistencia mecánica. El cable ESP plano está diseñado para espacios anulares estrechos entre la tubería y la carcasa, lo que facilita la instalación en pozos con espacio limitado.
