Diseño liviano y de menor diámetro para un manejo flexible y operaciones en pozos de profundidad media.
Ventajas:
Aplicaciones:
Conductor más grande y estructura reforzada para mayor resistencia y aplicaciones en pozos profundos.
Ventajas:
Aplicaciones:
Especificaciones técnicas
|
Parámetro |
Especificación 1 |
Especificación 2 |
|
PROPIEDADES |
||
|
Diámetro del cable |
1/8"(3,2 mm) |
3/16" (4,7 mm) |
|
Diámetro mínimo de la polea |
7''(180 mm) |
14"(360 mm) |
|
Coeficiente de estiramiento del cable |
6,5 pies/kft/klb (7,3 m/Km/5KN) |
3,0 pies/kft/klb (3,37 m/Km/5KN) |
|
Parámetro |
Especificación 1 |
Especificación 2 |
|
ELÉCTRICO |
||
|
Tensión máxima del conductor |
400 VCC |
1000 VCC |
|
Clasificación AWG del conductor |
24 |
20 |
|
Resistencia mínima de aislamiento |
1500 MegaΩ/Kft (500MΩ/Km) |
1500 MegaΩ/Kft (500MΩ/Km) |
|
Resistencia eléctrica de armadura |
13,0 Ω/Kft (42,6 Ω/Km) |
6,0 Ω/Kft (19,7 Ω/Km) |
|
Parámetro |
Especificación 1 |
Especificación 2 |
|
Resistencia a la rotura del cable |
||
|
Enbs fijos |
1600 libras (7,1 KN) |
4000 libras (17,8 KN) |
|
Tensión de trabajo máxima sugerida |
800 libras (7,1 KN) |
2000 libras (8,9 KN) |
|

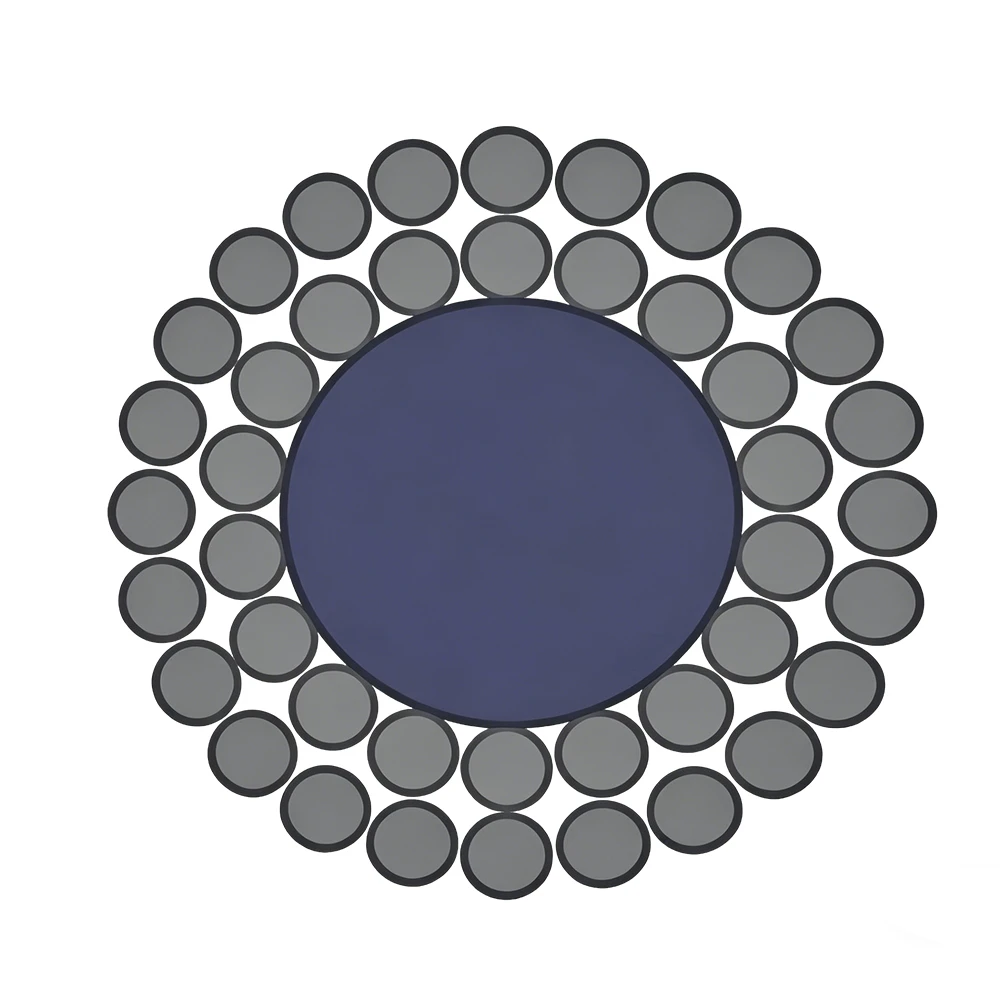

Número y tamaño de cables |
||
|
Armadura interior |
12×0,0175" (0,444 mm) |
12×0,022" (0,559 mm) |
|
Armadura exterior |
18×0,0175" (0,444 mm) |
18×0,0358" (0,909 mm) |
|
Resistencia promedio a la rotura del cable |
||
|
Armadura interior |
65 libras (0,29 kN) |
103 libras (0,46 KN) |
|
Armadura exterior |
65 libras (0,29 kN) |
272 libras (1,21 kN) |
|
Tipo de cable |
Descripción principal Peso del cable |
||||||||
|
- |
Clasificación Temporal ℃ |
Tipo de plástico |
Espesor del aislamiento En milímetros |
Construcción de cobre en mm |
res |
Tapa |
SOBREDOSIS. |
en el aire |
en H₂O |
|
Libras/Kft |
|||||||||
|
WGSB-5.6-1x1.0 |
300 |
polv |
0.0295 |
19x0,10219x0,266 |
5.53 |
60 |
0.108 |
91 |
75 |
|
WGSF-5.6-1x1.0 |
500 |
ETFE |
0.0295 |
19x0,10219x0,266 |
5.53 |
60 |
0.108 |
93 |
76 |
|
WGSB-8.0-1x2.0 |
300 |
palv |
0.0394 |
19x0.0144 |
2.8 |
53 |
0.155 |
187 |
155 |
|
WGSF-8.0-1x2.05 |
500 |
ETFE |
0.0394 |
19x0.0144 |
2.8 |
53 |
0.155 |
192 |
158 |
Preguntas frecuentes
Q1: ¿Para qué se utiliza un cable de exploración que soporta carga?
Los cables de exploración que soportan carga se utilizan principalmente para el registro, perforación, extracción de muestras y otras operaciones de fondo de pozo de petróleo y gas. Proporcionan funciones de soporte de carga, suministro de energía, transmisión de señales y medición de profundidad.
Q2: ¿Qué tipos de núcleos están disponibles para cables de exploración que soportan carga?
Según la cantidad de núcleos, los cables están disponibles en estructuras de un solo núcleo, tres núcleos, cuatro núcleos y siete núcleos para cumplir con diferentes requisitos de operación en el fondo del pozo.
Q3: ¿Qué rango de temperaturas pueden soportar los cables de exploración que soportan carga?
Los cables de temperatura normal generalmente funcionan entre -30 °C y 150 °C, mientras que los cables de exploración que soportan cargas de alta temperatura pueden soportar temperaturas de -50 °C a 260 °C.
Q4: ¿Cuál es la diferencia entre los cables de exploración convencionales y los resistentes al azufre?
Los cables de exploración con soporte de carga resistentes al azufre están especialmente diseñados para pozos de petróleo y gas corrosivos que contienen H₂S y otros medios agresivos, ofreciendo una mayor resistencia a la corrosión y una vida útil más larga.
Q5: ¿Qué norma cumplen los cables de exploración que soportan carga?
Los cables de exploración de carga se fabrican de acuerdo con SY/T 6600-2020, el estándar de la industria del petróleo y el gas para cables de exploración de carga.
