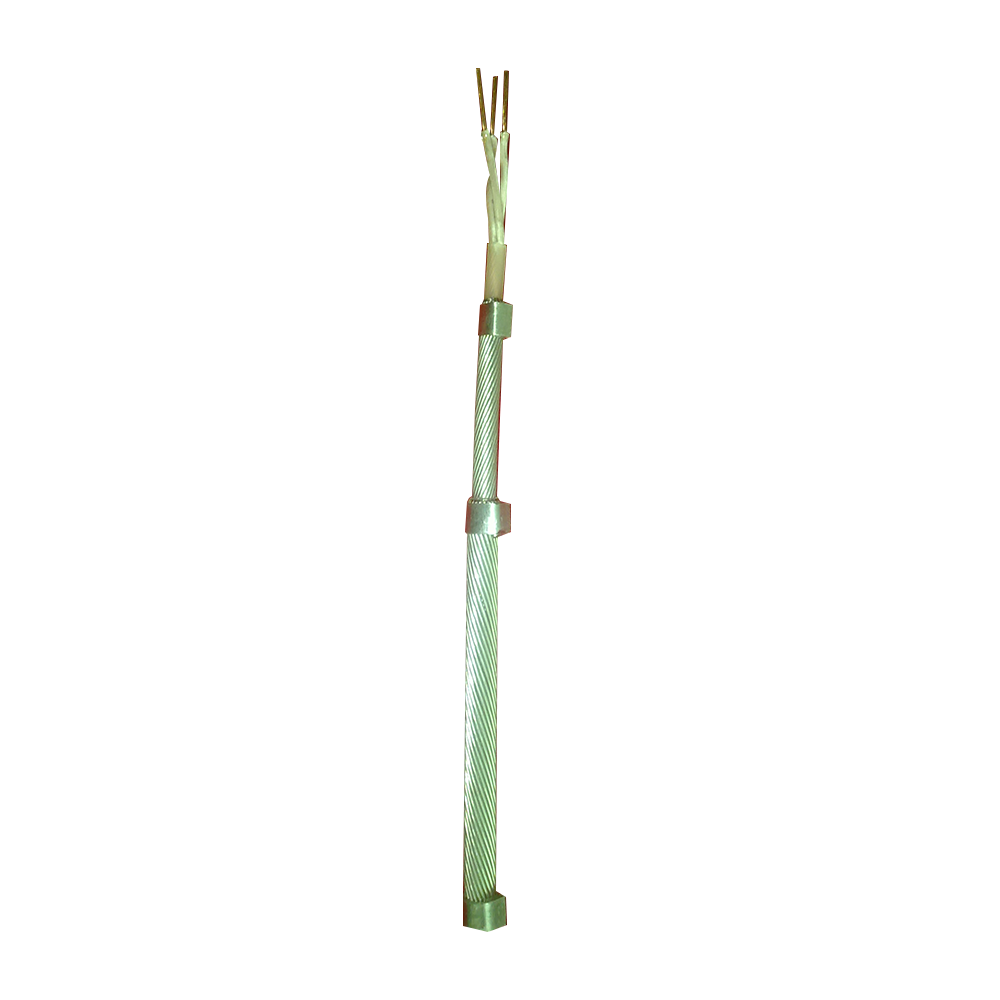

Los cables de registro de 3 conductores se utilizan ampliamente en sistemas de registro por cable y monitoreo de fondo de pozo en yacimientos petrolíferos. Los diferentes tamaños de cable proporcionan diferentes niveles de resistencia, flexibilidad y profundidad de aplicación.
Descripción general
Estos cables están diseñados para la transmisión de señales y la comunicación de datos en el fondo del pozo en entornos hostiles de yacimientos petrolíferos. El tamaño del conductor afecta directamente la resistencia mecánica y el rendimiento operativo.
Cable de 7/32"
Ligero y flexible, adecuado para registro con cable estándar en pozos de profundidad media.
Cable de 5/16"
Rendimiento equilibrado con resistencia mejorada y transmisión estable para pozos más profundos.
Cable de 15/32"
Diseño resistente para máxima resistencia a la tracción y condiciones duras de pozos profundos.
Diferencias clave
7/32": flexible y liviano
5/16": rendimiento equilibrado
15/32": Trabajo pesado y alta resistencia
Aplicaciones
Registro con cable en yacimientos petrolíferos
Sistemas de monitoreo de fondo de pozo
Operaciones de intervención de pozos.
Exploración de petróleo y gas
Especificaciones técnicas
| Especificaciones técnicas | |||
| PROPIEDADES | |||
| Artículo | 7/32" (5,6 mm) | 5/16" (8,0 mm) | 15/32" (11,8 mm) |
|---|---|---|---|
| Diámetro del cable | 7/32" (5,6 mm) | 5/16" (8,0 mm) | 15/32" (11,8 mm) |
| Diámetro mínimo de la polea | 11" (280 mm) | 16" (400 mm) | 23" (590 mm) |
| Coeficiente de estiramiento del cable (pies/Kft/Klbs/m/Km/5kN) | 2,2 (2,5) | 1,2 (1,35) | 0,76 (0,85) |
| ELÉCTRICO | |||
| Artículo | 7/32" | 5/16" | 15/32" |
| Tensión máxima del conductor | 1000 VCC | 1000 VCC | 1000 VCC |
| Clasificación AWG del conductor | 24 | 20 | 17 |
| Resistencia aislante mínima (MΩ/Kft / m/Km) | 1640 (500) | 1640 (500) | 1640 (500) |
| MECÁNICO | |||
| Artículo | 7/32" | 5/16" | 15/32" |
| Resistencia a la rotura del cable (fija) | 5600 libras (25 kN) | 10125 libras (45 kN) | 19125 libras (85 kN) |
| Tensión de trabajo máxima sugerida | 4050 libras (18 kN) | 7425 libras (33 kN) | 14175 libras (63 kN) |
| ESTRUCTURA DE ALAMBRE | |||
| Artículo | 7/32" | 5/16" | 15/32" |
| Armadura interior | 12 × 0,031" (0,7874 mm) | 12 × 0,0319" (0,81 mm) | 24 × 0,0394" (1,01 mm) |
| Armadura exterior | 18 × 0,031" (0,7874 mm) | 18 × 0,0437" (1,11 mm) | 24 × 0,0492" (1,25 mm) |
| PROPIEDADES | |||
|
Artículo |
7/32"(5,6 mm) |
5/16" (8,0 mm) |
15/32 (11,8 mm) |
|
Diámetro del cable |
7/32"(5,6 mm) |
5/16" (8,0 mm) |
15/32 (11,8 mm) |
|
Diámetro mínimo de la polea |
11" (280 mm) |
16" (400 mm) |
23"(590 mm) |
|
Coeficiente de estiramiento del cable Pies/Kft/Klbs (m/Km/5KN) |
2,2 (2,5) |
1,2 (1,35) |
0,76 (0,85) |
Preguntas frecuentes
Q1: ¿Para qué se utiliza un cable de exploración que soporta carga?
Los cables de exploración que soportan carga se utilizan principalmente para el registro, perforación, extracción de muestras y otras operaciones de fondo de pozo de petróleo y gas. Proporcionan funciones de soporte de carga, suministro de energía, transmisión de señales y medición de profundidad.
Q2: ¿Qué tipos de núcleos están disponibles para cables de exploración que soportan carga?
Según la cantidad de núcleos, los cables están disponibles en estructuras de un solo núcleo, tres núcleos, cuatro núcleos y siete núcleos para cumplir con diferentes requisitos de operación en el fondo del pozo.
Q3: ¿Qué rango de temperaturas pueden soportar los cables de exploración que soportan carga?
Los cables de temperatura normal generalmente funcionan entre -30 °C y 150 °C, mientras que los cables de exploración que soportan cargas de alta temperatura pueden soportar temperaturas de -50 °C a 260 °C.
Q4: ¿Cuál es la diferencia entre los cables de exploración convencionales y los resistentes al azufre?
Los cables de exploración con soporte de carga resistentes al azufre están especialmente diseñados para pozos de petróleo y gas corrosivos que contienen H₂S y otros medios agresivos, ofreciendo una mayor resistencia a la corrosión y una vida útil más larga.
Q5: ¿Qué norma cumplen los cables de exploración que soportan carga?
Los cables de exploración de carga se fabrican de acuerdo con SY/T 6600-2020, el estándar de la industria del petróleo y el gas para cables de exploración de carga.
