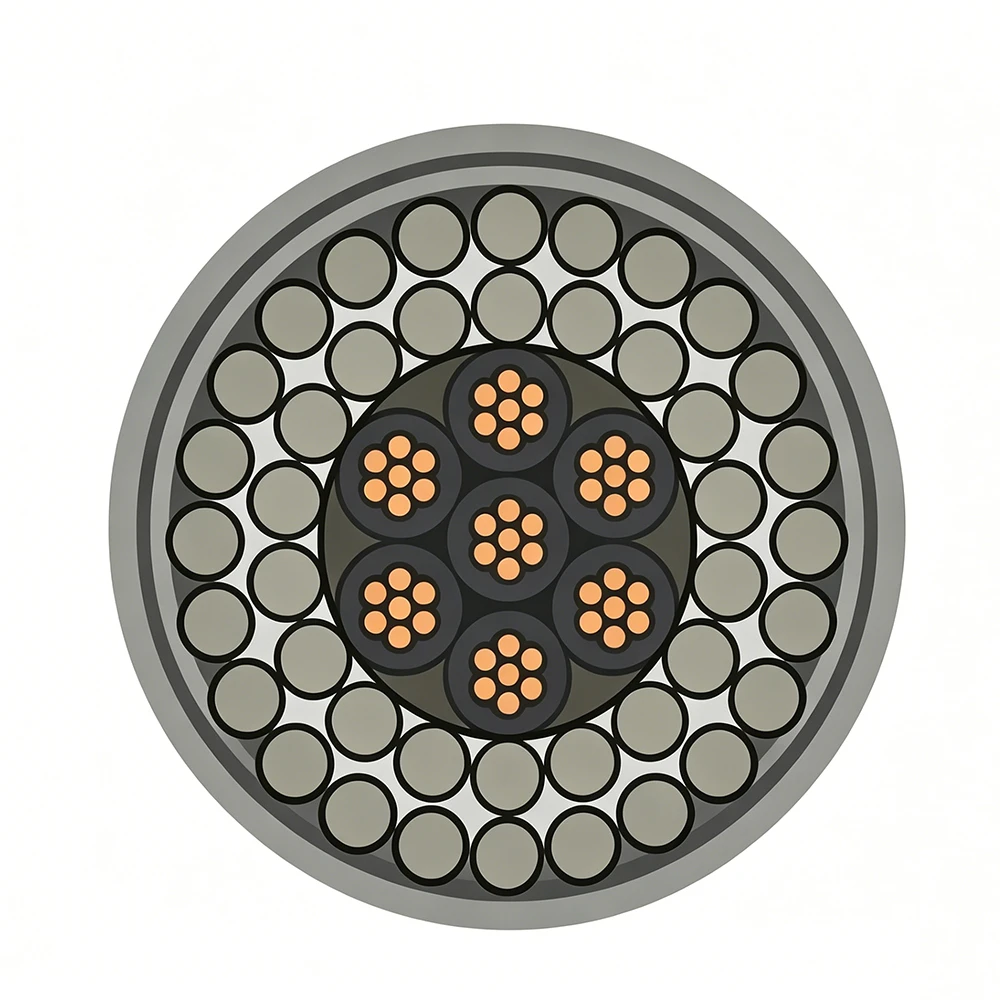

Los cables de registro de 7 conductores se utilizan en sistemas de registro de fondo de pozo y registro por cable en yacimientos petrolíferos. Los diferentes tamaños proporcionan diferentes niveles de resistencia y rendimiento para diversas condiciones de pozo.
Diseño resistente para máxima resistencia y aplicaciones en pozos profundos.
Estructura equilibrada para operaciones estándar de registro de yacimientos petrolíferos.
Flexible y adecuado para aplicaciones de fondo de pozo de servicio mediano.
Especificaciones técnicas
| Especificaciones técnicas | |||
|---|---|---|---|
| PROPIEDADES | |||
| Artículo | 15/32" (11,8 mm) | 1/2" (12,4 mm) | 15/32 (13,2 mm) |
| Diámetro del cable | 15/32" (11,8 mm) | 1/2" (12,4 mm) | 15/32 (13,2 mm) |
| Diámetro mínimo de la polea | 23" (590 mm) | 25" (620 mm) | 26" (660 mm) |
| Coeficiente de estiramiento del cable Pies/Kft/Klbs (m/Km/5KN) | 0,756 (0,85) | 0,578 (0,65) | 0,578 (0,64) |
| ELÉCTRICO | |||
| Tensión máxima del conductor | 1000 VCC | 1000 VCC | 1000 VCC |
| Clasificación AWG del conductor | 20 | 20 | 20 |
| Resistencia aislante mínima MΩ/Kft (m/Km) | 1640 (500) | 1640 (500) | 1640 (500) |
| MECÁNICO | |||
| Resistencia a la rotura del cable Enbs fijo | 22500 libras (100KN) | 24750 libras (110KN) | 28125 libras (125KN) |
| Tensión de trabajo máxima sugerida | 16875 libras (75KN) | 18563 libras (82,5 KN) | 21094 libras (93,75 KN) |
| Número y tamaño de cables: armadura interior | 24×0,0397" (1,01 mm) | 22×0,0437" (1,11 mm) | 17×0,0579" (1,47 mm) |
| Número y tamaño de cables: armadura exterior | 24×0,0492" (1,25 mm) | 22×0,0566" (1,44 mm) | 23×0,0579" (1,47 mm) |
| Resistencia media a la rotura del cable: armadura interior | 275 libras (1,51 kN) | 302 libras (1,82 KN) | 400 libras (3,19 kN) |
| Resistencia promedio a la rotura del cable: armadura exterior | 340 libras (2,31 kN) | 392 libras (3,062 kN) | 400 libras (3,19 kN) |
| PROPIEDADES | |||
|
Artículo |
15/32"(11,8 mm) |
1/2" (12,4 mm) |
33/64"(13,2 mm) |
|
Diámetro del cable |
15/32"(11,8 mm) |
1/2" (12,4 mm) |
33/64 (13,2 mm) |
|
Diámetro mínimo de la polea |
23" (590 mm) |
25" (620 mm) |
26"(660 mm) |
|
Coeficiente de estiramiento del cable Pies/Kft/Klbs (m/Km/5KN) |
0,756 (0,85) |
0,578 (0,65) |
0,578 (0,64) |
Preguntas frecuentes
Q1: ¿Para qué se utiliza un cable de exploración que soporta carga?
Los cables de exploración que soportan carga se utilizan principalmente para el registro, perforación, extracción de muestras y otras operaciones de fondo de pozo de petróleo y gas. Proporcionan funciones de soporte de carga, suministro de energía, transmisión de señales y medición de profundidad.
Q2: ¿Qué tipos de núcleos están disponibles para cables de exploración que soportan carga?
Según la cantidad de núcleos, los cables están disponibles en estructuras de un solo núcleo, tres núcleos, cuatro núcleos y siete núcleos para cumplir con diferentes requisitos de operación en el fondo del pozo.
Q3: ¿Qué rango de temperaturas pueden soportar los cables de exploración que soportan carga?
Los cables de temperatura normal generalmente funcionan entre -30 °C y 150 °C, mientras que los cables de exploración que soportan cargas de alta temperatura pueden soportar temperaturas de -50 °C a 260 °C.
Q4: ¿Cuál es la diferencia entre los cables de exploración convencionales y los resistentes al azufre?
Los cables de exploración con soporte de carga resistentes al azufre están especialmente diseñados para pozos de petróleo y gas corrosivos que contienen H₂S y otros medios agresivos, ofreciendo una mayor resistencia a la corrosión y una vida útil más larga.
Q5: ¿Qué norma cumplen los cables de exploración que soportan carga?
Los cables de exploración de carga se fabrican de acuerdo con SY/T 6600-2020, el estándar de la industria del petróleo y el gas para cables de exploración de carga.
